Cyclus Tools Outil D’insertion Pour Jeu De Direction 500mm

Presseur de jeu de direction 500 mm pour les cadres avec tubes de direction extra longs !

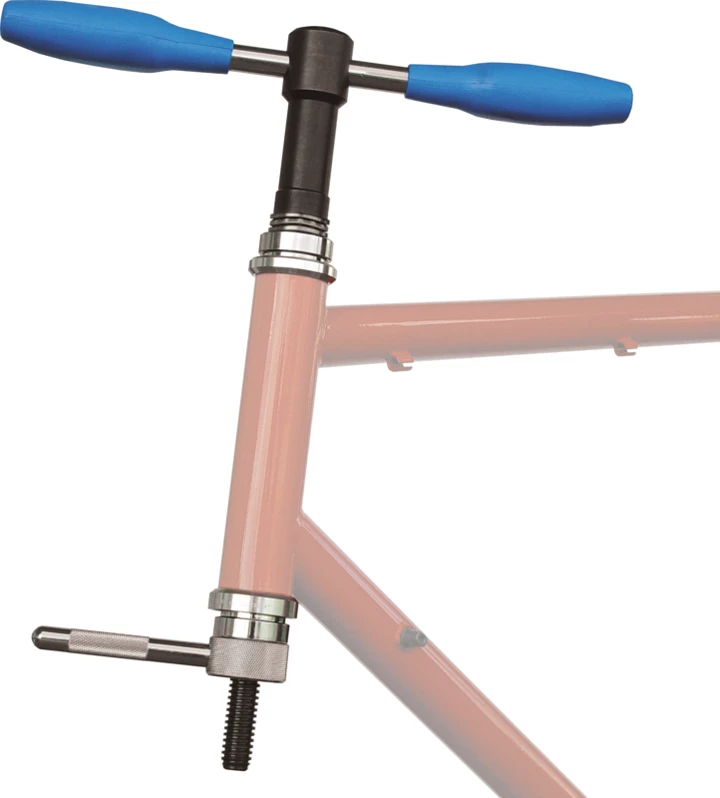

Avec cet outil, les cuvettes supérieure et inférieure seront pressées simultanément dans le tube de direction.

---

Préparation

• Visser la broche à filet trapézoïdal avec le côté à filet fin dans le porte-outil.
• Placez le palier de butée, puis l’une des douilles de pression sur la broche.

Utiliser

• Placer la coupelle supérieure sur la douille de serrage et insérer l’outil dans le pivot de fourche.
• Placez la douille de tête inférieure sur l’autre douille de pression et mettez les deux sur la broche de l’outil. Ensuite, vissez le manchon fileté sur la partie trapézoïdale de la broche. Faites tourner le porte-outil et commencez à presser les coupelles de tête.
• Faites attention à ce que les coupelles ne se coincent pas pendant le travail.
• Avant de commencer à presser les coupelles de tête, vérifiez la tolérance du diamètre de la coupelle qui se trouve dans le cadre. Il se peut que vous deviez corriger la taille en fraisant et en dressant d’abord le tube de direction. Utilisez l’outil de dressage du tube de direction correspondant (code : 10051995).

Conseil

Mettez un peu de lubrifiant sur les coupelles de direction à presser. Cela facilitera le travail et sécurisera l’outil

---

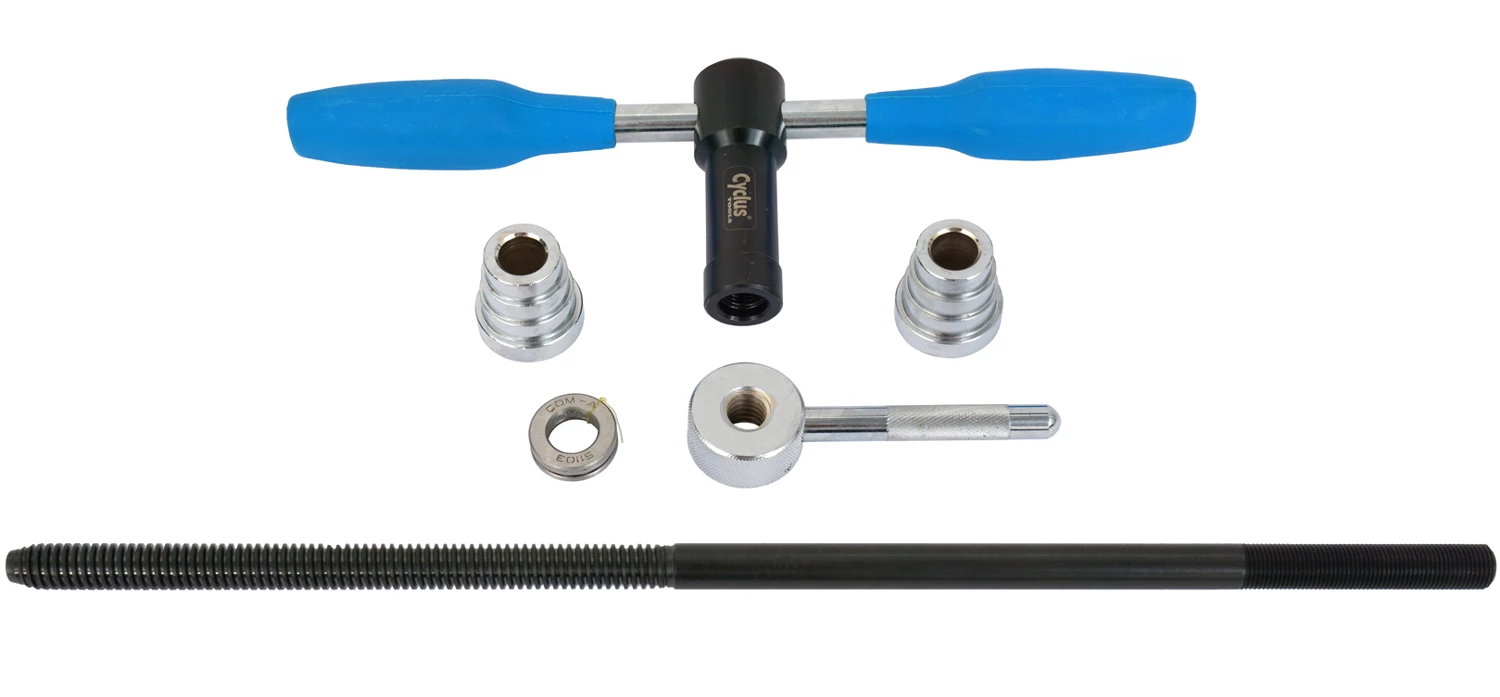

Contenu de la livraison

• 1 x Plongeur Cyclus 1″ – 1 1/8″ pour l’outil d’emmanchement
